Система рекуперации энергии IT-M3615

Размер: ½ U

Разрешение: 10mV/1mA

Точность: <0.03%+0.03%FS/ <0.1% +0.1%FS

Серия: IT-M3600

Многоканальные: нет

Максимальная мощность, Вт: 200

Мощность, Вт: 200

Сила тока, А: 3

Максимальная сила тока, A: 3

Percentage_Accuracy_V: 0.03

Percentage_Accuracy_I: 0.1

Offset_V: 0.03%FS

Offset_I: 0.1%FS

Напряжение, В: 600

Каналы: CH1

Максимальное напряжение, В: 600

Высота: 1U

Интерфейс: Optional RS232/CAN/LAN/GPIB/USB/RS485/external analog

USB: Да

LAN: Да

Digital I/O: Нет

GPIB: Опция

CAN: Да

RS232: Да

RS485: Да

Ethernet: Нет

External Analog: Да

EtherCAT: Нет

USB-TMC: Нет

USB-VCP: Нет

Front USB: Нет

• 1U 1/2, высокая плотность мощности
• Переключение между источником и нагрузкой одной кнопкой
• Двунаправленный поток энергии между ИУ и сетью *1
• Высокоэффективная регенерация энергии
• Тестирование батареи
• Моделирование батареи
• 8 режимов работы: CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/CV+CC+CP+CR*2
• Независимое управление несколькими каналами, реализация синхронизации или пропорционального слежения
• Симуляция I-V кривой инвертора
• Высокая скорость измерения, поддерживается 10 раз/с скорость обновления даже при подключении 16 автономных блоков
• Приоритет CC/CV
• Регулируемый выходной импеданс
• Программируемое время нарастания/спада напряжения и тока*3
• Функция измерения температуры, защита от перегрева
• Список
• Различные защиты, такие как OCP, UCP, OVP, OTP, OPP, UCP, защита от перегрева, защита от ошибок в сети и сохранение ошибок, откат, защита от отключения питания
• Автоматическое определение состояния электросети для реализации надежного подключения к сети
• Функция предварительного заряда для предотвращения перегрузки постоянного тока нагрузки
• Функция защиты от реверса через дополнительные аксессуары
• Пять дополнительных плат, поддерживающих RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, аналоговый порт ввода-вывод

*1 доступно только для одного блока
*2 Несколько режимов работы доступны только при функции нагрузки
*3 Только время нарастания и спада тока может быть установлено при функции нагрузки

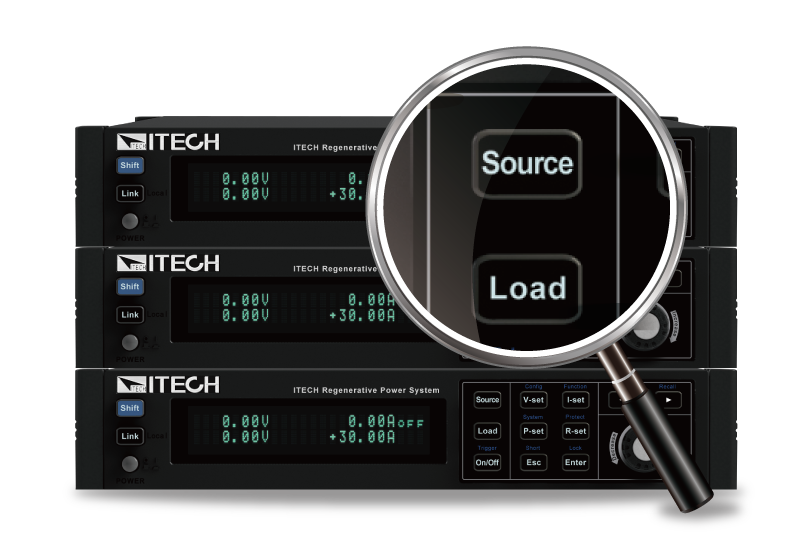

Переключение одной кнопкой между источником и нагрузкой

IT-M3600 объединяет два устройства в небольшом корпусе размером 1/2 1U, который не только может работать как высокопроизводительный двунаправленный источник питания постоянного тока, но и как рекуперативная электронная нагрузка.Моделирование различных характеристик нагрузки и обратная связь с сетью без загрязнения, многофункциональность в одном. Пользователям не нужно использовать программное обеспечение и любое терминальное оборудование для переключения режима работы, переключение одной кнопкой позволяет значительно сэкономить время и место.

1/2 1U

IT-M3600 - это всего лишь 1/2 1U, но выходная мощность достигает 800 Вт. Помимо высокой плотности мощности, он также обладает высоким разрешением, высокой точностью, высокой стабильностью и т.д. Выходное напряжение составляет до 600 В, а выходной ток - до 30 А. Все серии содержат 12 моделей с ультрашироким диапазоном выходного сигнала, которые могут широко использоваться в различных областях применения.

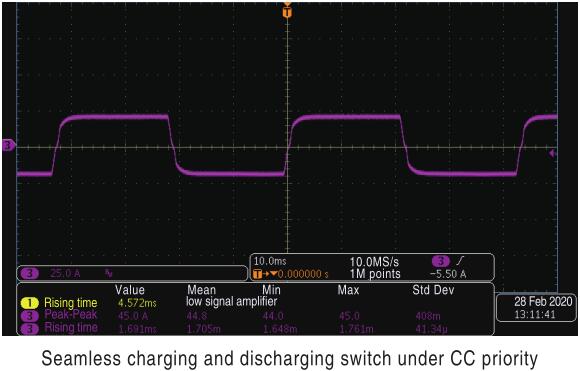

Бесшовное переключение между источником и нагрузкой

В отличие от традиционных источников питания и нагрузки, при переключении между положительным и отрицательным током возникают переходные скачки и разрывы. IT-M3600 объединяет двунаправленный источник питания и рекуперативную нагрузку в одном устройстве. При работе в режиме источника, он поддерживает высокоскоростное переключение между режимом источника и режимом поглотителя, такое плавное переключение между положительным и отрицательным током является быстрым, непрерывным и плавным, чтобы избежать проскакивания тока или напряжения во время испытания. Это может быть широко использовано для различных испытаний, связанных с блоком хранения, таких как батарея, упаковка батареи, плата защиты батареи и т.д.

Высокая эффективность регенерации энергии

IT-M3600 серии является регенеративной при работе в раковине в режиме источника, а также регенеративной при работе в режиме нагрузки. Максимальная эффективность регенерации достигает 90%, что позволяет сэкономить затраты на электроэнергию и систему охлаждения, добиться низкого уровня шума при тестировании.

Функция моделирования батареи

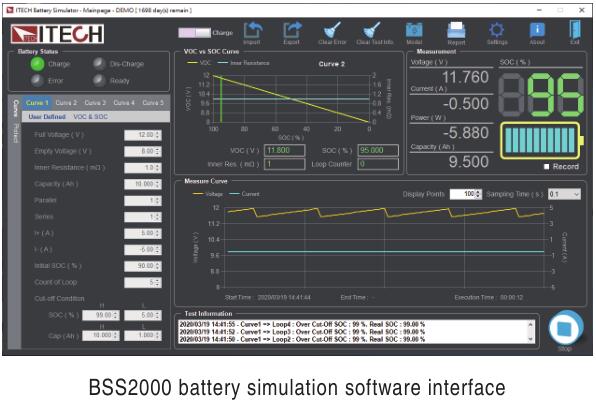

IT-M3600 поддерживает моделирование макс. 99 ячеек в последовательном и параллельном соединении. Пользователи могут быстро выбрать матрицу батареи, установив напряжение батареи, емкость, сопротивление, SOC с передней панели. ITECH предоставляет дополнительное программное обеспечение для моделирования батареи BSS2000, пользователи могут самостоятельно определить кривую батареи, установив общие параметры, также можно установить начальную емкость батареи для проверки характеристик ИУ при различных состояниях батареи. Между тем, BSS2000 поддерживает импорт матрицы батареи МАtlab или CSV. файла с кривой зарядки и разрядки батареи, чтобы смоделировать реальные характеристики заряда и разряда батареи.

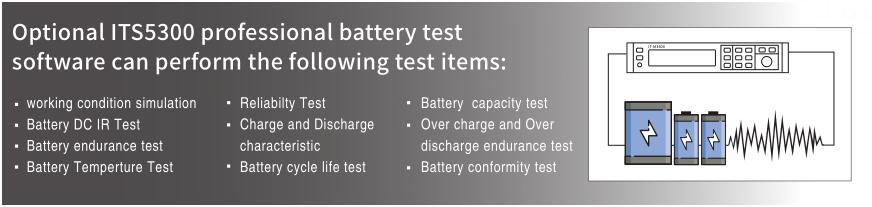

Функция тестирования батареи

Регенеративная система питания серии IT-M3600, объединяющая источник питания и регенеративную электронную нагрузку в одном блоке, и регулируемый выходной импеданс, может имитировать характеристики зарядки и разрядки батареи, а также выполнять другие испытания. Он может использоваться не только для тестирования нескольких отдельных элементов, но и для комплексного тестирования батарейных пакетов. Он также может выполнять настройку батареи и обработку данных в различных условиях испытаний и строить графики испытаний.

Многоканальное независимое управление, максимум 256 каналов

Серия IT-M3600 имеет независимую многоканальную конструкцию. Последовательность каналов будет отображаться при объединении в многоканальную систему питания и электронной нагрузки. Пользователь может управлять каждым устройством независимо с помощью программного обеспечения ПК при соединении интерфейса связи одного устройства с ПК. Каждый канал может управляться отдельно.Серия IT-M3600 поддерживает максимум 16*16 каналов. В одной стойке 37U размещается 64 канала. Пользователь может тестировать ИУ с различными диапазонами мощности путем параллельного подключения, что делает испытания более гибкими, а использование прибора - более эффективным.

Функция множественной защиты

Серия IT-M3600 имеет комплексные функции защиты, она также может обеспечить OCP, UCP, OVP, OTP, OPP, UCP и защиту от неисправностей сети, функцию сохранения неисправностей, функцию защиты от отключения питания и защиту от аномальных ощущений. Благодаря уникальной функции защиты от отката, он используется для отключения выхода, как только источник питания переключается CV / CC для защиты ИУ, которые чувствительны к перегрузке напряжения и перегрузке тока. Поскольку устройство может автоматически определять состояние электросети, оно будет отключено при внезапном отключении электросети, что позволяет обеспечить надежное подключение к сети и защиту от перегрузки.

Функция предварительной зарядки может предотвратить превышение постоянного тока нагрузки. Пользователи могут выбрать модуль антиреверсного подключения для обеспечения функции защиты от реверса и эффективного подавления скачков напряжения в батарее.

Несколько режимов работы

IT-M3600 обеспечивает четыре основных режима работы CC/CV/CP/CR, основанных на режиме энергосистемы. IT-M3600 также обеспечивает четыре комбинированных режима работы CC+CR/CV+CR/CV+CC/CC+CV+CP+CR, основанных на режиме нагрузки, которые могут адаптироваться к требованиям испытаний в различных случаях.

Приоритет CC&CV

IT-M3600 серии продолжают понятие CC & CV приоритет, помочь пользователю решить несколько критических проблем с долгосрочного тестирования. Это может сделать тест легче, особенно для приложений, таких как высокая скорость питания или без перегрузки тока. когда нужно испытание случаев напряжения высокой скорости, пользователи могут выбрать CV приоритет режим, чтобы получить быстрое время нарастания напряжения. Пользователи также могут выбрать приоритетный режим CC для вывода без перегрузки по току, это хорошо для тестирования DUT под CC рабочее состояние.Это используется в различных областях применения, таких как лазерный тест, IC тест, заряд и разряд тест, и переходные моделирования питания в автоматической электроники и так далее.

Функция параллельной работы

IT-M3600 поддерживает распараллеливание нескольких блоков одной модели для достижения более высоких значений тока и мощности. Пользователи могут распараллеливать устройства в режиме "ведущий-ведомый" в соответствии с различными требуемыми значениями тока. Параллельно могут работать до 16 устройств. После параллельной работы с несколькими устройствами IT-M3600 может иметь те же возможности высокоскоростного измерения, что и одиночное устройство.
