Сверхкомпактный широкодиапазонный источник питания постоянного тока IT-M3135
IT-M3135
р.
р.
В запрос
IT-M3135 — сверхкомпактный источник питания серии IT-M3100 с мощностью 1500 Вт, напряжением до 600 В и током 5 А. Устройство в корпусе ½ 1U (505×234×58 мм) с разрешением 10 мВ/1 мА и точностью ≤0.03%+0.02%FS (напряжение) и ≤0.1%+0.1%FS (ток) поддерживает параллельную работу до 16×16 каналов. Гибкая архитектура делает его идеальным для исследований и автоматических тестов. Интерфейсы опционально RS232/CAN/LAN/GPIB/USB/RS485/analog.
Технические характеристики
Особенности
Функции и преимущества
Документация
Видео
Технические характеристики
Размер: ½ 1U 505*234*58（mm)
Разрешение: 10mV/1mA
Точность: ≤0.03%+0.02F.S./≤0.1%+0.1%F.S.
Серия: IT-M3100
Многоканальные: нет
Максимальная мощность, Вт: 1500
Мощность, Вт: 1500
Сила тока, А: 5
Максимальная сила тока, A: 5
Percentage_Accuracy_V: 0.03
Percentage_Accuracy_I: 0.1
Offset_V: 0.02%FS
Offset_I: 0.1%FS
Напряжение, В: 600
Каналы: CH1
Максимальное напряжение, В: 600
Высота: 1U
Интерфейс: Optional RS232/CAN/LAN/GPIB/USB/RS485/external analog
USB: Да
LAN: Да
Digital I/O: Нет
GPIB: Опция
CAN: Да
RS232: Да
RS485: Да
Ethernet: Нет
External Analog: Да
EtherCAT: Нет
USB-TMC: Нет
USB-VCP: Нет
Front USB: Нет
Особенности
½ 1U, сверхомпактный размер
Регулируемая скорость нарастания / спада выходного тока, для удовлетворения различных приложений тестирования
Высокая скорость тестирования, до 10 раз в секунду
До 100 шагов LIST операции, поддержка вывода различных динамических форм волны
Поддержка CC / CV скорость петли и приоритет настройки
Параллельная работа может быть легко контролируется одним устройством
Независимое управление несколькими каналами, одна карта связи может контролировать до 16 каналов, макс. 256
Поддержка вывода различных таймингов каждого канала, может синхронизировать или задерживать выход, и поддерживает вывод различных соотношений напряжения
Поддержка CANOPEN, LXI, SCPI, Modbus (Customized) и других протоколов связи
Пять дополнительных карт, обеспечивающих RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, внешних аналоговых и IO интерфейсов связи
Поддержка функции TRACE, может рисовать осциллограммы напряжения и тока в реальном времени (поддерживается программой)
Функция тестирования зарядки батареи
Программный сторожевой таймер обеспечивает более надежное и безопасное решение для автоматического тестирования батареи
Различные функции защиты, такие как OVP, ±OCP, ±OPP, OTP, обеспечивают безопасное тестирование
Обеспечивают функцию самоблокировки, когда устройство самоблокируется, устройство не сможет выйти
Функции и преимущества
Сверхкомпактный размер - всего ½ 1U
Блок питания серии IT-M3100 занимает всего ½ 1U. Но его максимальная выходная мощность достигает 1500 Вт. Он обладает не только высокой удельной мощностью, но и высокой точностью и разрешением, а также надежной стабильностью. Максимальное выходное напряжение составляет до 600 В, а максимальный выходной ток - до 120 А. Поскольку выходное напряжение и ток ограничены ограниченной мощностью, при меньшем токе можно получить большее напряжение, а при меньшем напряжении - больший ток. Один прибор можно использовать в различных приложениях.

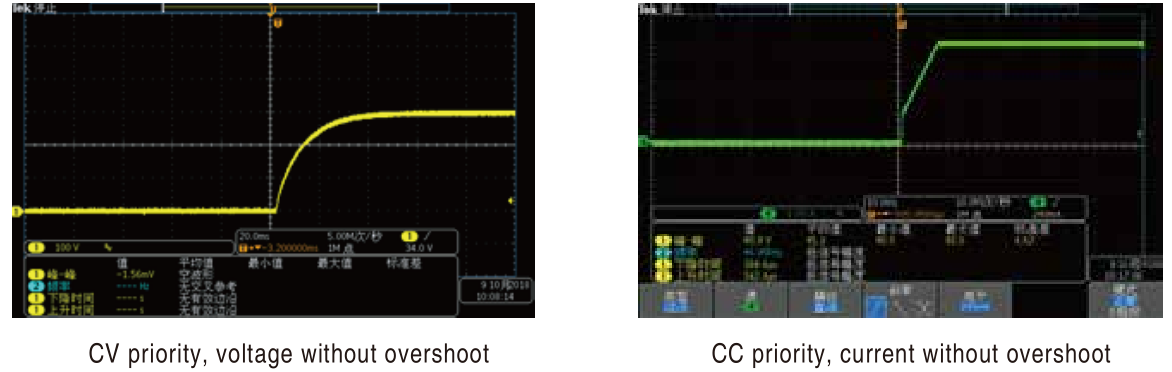

Приоритет CC&CV
В серии IT-M3100 реализована функция приоритета CC/CV. Это может облегчить тестирование, особенно для таких приложений, как высокоскоростной источник питания или отсутствие перегрузки по току. Пользователи могут получить быстрое время нарастания напряжения благодаря режиму приоритета CV. Это полезно при проведении высокоскоростных испытаний напряжением. Пользователи также могут выбрать режим приоритета CC для вывода тока без перегрузки. Это хорошо подходит для тестирования ИУ в условиях работы CC. Он используется в различных областях применения, таких как тестирование лазеров, тестирование ИС, тестирование заряда и разряда, моделирование переходных процессов в источнике питания в автомобильной электронике и т.д.
Синхронизация
IT-M3100 имеет функцию синхронизации между несколькими каналами. Имеется 3 опции On/Off, Track, Duplicate. Синхронизация работает для включения/выключения, сохранения/вызова, режима приоритета, повышения или понижения напряжения и установки текущего значения и функции защиты. А изменение напряжения может быть пропорциональным между различными блоками.

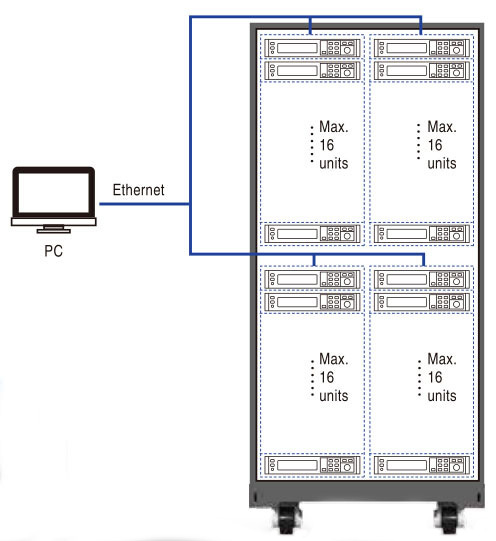

Серия IT-M3100 имеет независимую многоканальную конструкцию. Последовательность каналов будет отображаться, когда 16 блоков IT-M3100 объединяются в многоканальную систему питания. Пользователь может управлять каждым блоком независимо с помощью программного обеспечения ПК при соединении коммуникационного интерфейса одного блока с ПК. Каждый канал может управляться отдельно. IT-M3100 поддерживает максимум 16*16 каналов. Одна стойка 37U вмещает 64 канала. Пользователь может тестировать ИУ с различными диапазонами мощности путем параллельного подключения, что делает испытания более гибкими, а использование прибора - более эффективным.

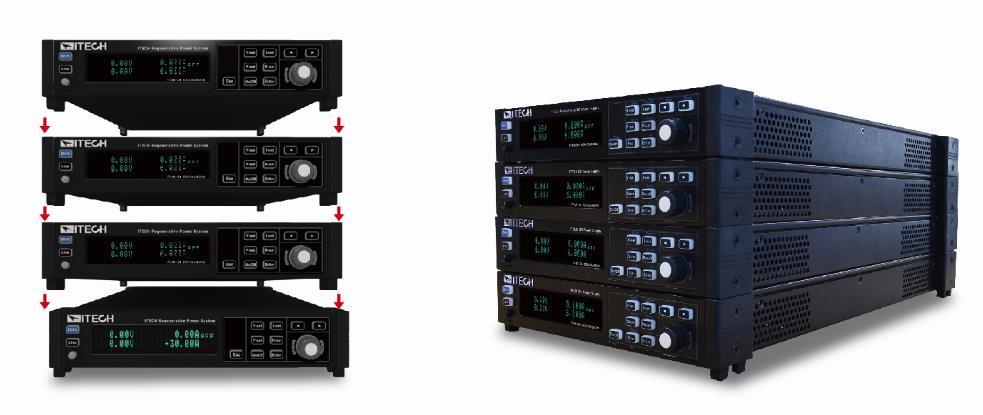

Модульная конструкция, гибкая комбинация
IT-M3100 разрывает оковы традиционного дизайна продукта, благодаря запатентованной конструкции и боковой вентиляции. Гибкая модульная конструкция упрощает укладку IT-M3100, не требуя приобретения аксессуаров. Открытая структура предоставляет пользователям различные свободные комбинации, как при штабелировании блоков, просто и удобно.
