Программируемая электронная нагрузка постоянного тока IT8512B+

IT8512B+
В запрос
Программируемая нагрузка IT8512B+ серии IT8500+ мощностью 300 Вт создана для тестирования источников питания и преобразователей с напряжением до 500 В и током до 15 А. Разрешение 1 мВ/0.1 мА и точность ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) позволяют проводить статические и динамические тесты. Оснащена опциональными интерфейсами RS232/USB/RS485 и удобной клавиатурой для регулировки. Размеры — ½ 2U. Обновление — IT8500G+.
Технические характеристики
Особенности
Функции и преимущества
Документация
Видео

Технические характеристики

Размер: ½ 2U

Разрешение: 1mV/0.1mA

Точность: ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)

Серия: IT8500+

Многоканальные: нет

Максимальная мощность, Вт: 300

Мощность, Вт: 300

Сила тока, А: 15

Максимальная сила тока, A: 15

Percentage_Accuracy_V: 0.025

Percentage_Accuracy_I: 0.05

Offset_V: 0.025%FS

Offset_I: 0.05%FS

Напряжение, В: 500

Каналы: CH1

Максимальное напряжение, В: 500

Высота: 2U

Интерфейс: Optional RS232/USB/RS485

USB: Да

LAN: Нет

Digital I/O: Нет

GPIB: Нет

CAN: Нет

RS232: Да

RS485: Да

Ethernet: Нет

External Analog: Нет

EtherCAT: Нет

USB-TMC: Нет

USB-VCP: Нет

Front USB: Нет

Особенности

  • Четыре режима работы: CV,CC,CR,CP
  • Функция тестирования батареи, функция автоматического тестирования, тест OPP, функция тестирования OCP и функция CR-LED
  • Динамический режим до 10 кГц
  • Разрешение измерения напряжения до 0.1 мВ / 0.1 мА
  • Дистанционное чувство
  • Функция короткого замыкания
  • Функция контроля тока
  • Функция памяти при отключении питания
  • Объем памяти 100 групп
  • Дополнительный интерфейс USB / RS232 / RS485

* IT8513B+, IT8514B+, IT8514C+ и IT8516C+ имеют встроенные интерфейсы RS232 и USB

Функции и преимущества

Функция динамического тестирования

Операция динамического тестирования позволяет переключать электронную нагрузку между двумя параметрами настройки в соответствии с правилами настройки. Эта функция используется для проверки динамических характеристик источника питания.

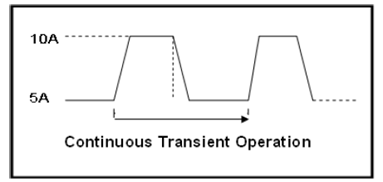

  • Непрерывный режим: в непрерывном режиме, когда включена операция динамического тестирования, нагрузка будет непрерывно переключаться между значениями A и B

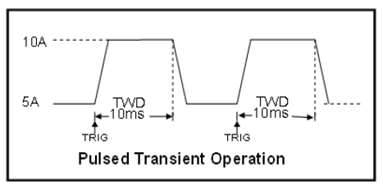

  • Импульсный режим: в импульсном режиме, когда включен режим динамического тестирования, при каждом получении сигнала триггера, нагрузка переключается на значение B, после поддержания времени ширины импульса B, переключается обратно на значение A

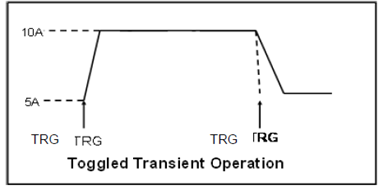

  • Режим переключения: в режиме триггера, когда включена операция динамического тестирования, при каждом получении сигнала триггера нагрузка переключается между значениями A и B

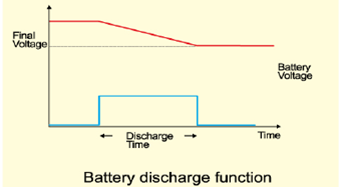

Функция тестирования разряда батареи

Электронная нагрузка серии IT8500+ может использовать режим постоянного тока для тестирования разряда батареи. После выбора режима тестирования разряда можно установить условия завершения режима тестирования: "значение напряжения выключения", "значение емкости выключения" и "время разряда".

При выполнении любого из трех условий разряд прекращается, и электронная нагрузка автоматически переключается в состояние OFF. В процессе тестирования пользователи могут наблюдать за напряжением, временем и емкостью разряда батареи.
