Программируемый источник питания постоянного тока IT-M3136E

Размер: 1/2 2U

Разрешение: 100mV/1mA

Точность: U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S.

Серия: IT-M3140

Многоканальные: нет

Максимальная мощность, Вт: 1850

Мощность, Вт: 1850

Сила тока, А: 6

Максимальная сила тока, A: 6

Percentage_Accuracy_V: 0.03

Percentage_Accuracy_I: 0.1

Offset_V: 0.02%FS

Offset_I: 0.1%FS

Напряжение, В: 1000

Каналы: CH1

Максимальное напряжение, В: 1000

Высота: 2U

Интерфейс: Built-in USB/LAN, optional GPIB/external analog

USB: Да

LAN: Да

Digital I/O: Нет

GPIB: Опция

CAN: Нет

RS232: Нет

RS485: Нет

Ethernet: Да

External Analog: Да

EtherCAT: Нет

USB-TMC: Нет

USB-VCP: Нет

Front USB: Нет

• Всего 1/2 2U
• Диапазон мощности: 1850 Вт/3000 Вт
• Диапазон напряжения и тока: 30 В - 1200 В, 150 А
• Три режима выхода: CV/CC/CP
• Приоритет CC/CV для предотвращения перегрузки по току
• Быстрый динамический отклик: <1 мс
• Режим LIST имитирует различные формы волны помех от источника питания, наклон подъема и спада регулируется
• Foldback, UVP/OVP, UCP/OCP, OPP, OTP, защита от блокировки
• Схема защиты Sense в сочетании с программным и аппаратным обеспечением может эффективно обнаруживать обратное соединение Sense и отсутствие соединения, а также защищать ИУ

♦ Стандартный USB/LAN, опционально RS232 и аналоговый порт, GPIB, легко интегрируется

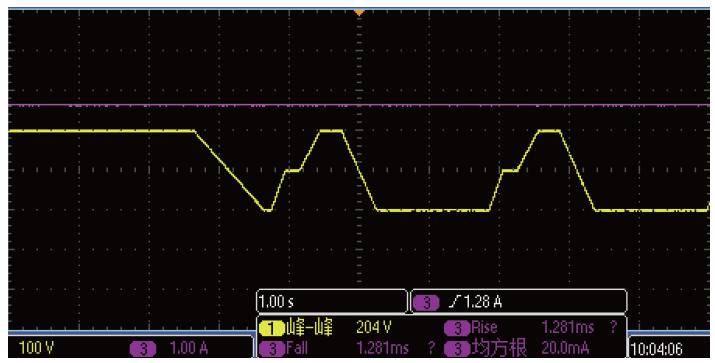

Режим LIST моделирует различные формы возмущающих сигналов источника питания

В серии IT-M3140 предусмотрен режим программирования LIST. В этом режиме пользователи могут генерировать произвольные формы сигнала помех постоянного напряжения, такие как мгновенное падение напряжения или медленное нарастание напряжения, задавая такие параметры, как рабочие шаги (не более 100 шагов), выходное напряжение/ток на шаг, длительность одного шага (0,001 с-3600 с), наклон нарастания и спада и т.д., для полной проверки эффективности защиты от помех нагрузок постоянного тока. Он подходит для тестирования таких продуктов, как модули питания DC-DC, драйверы двигателей и бытовые приборы с батарейным питанием.

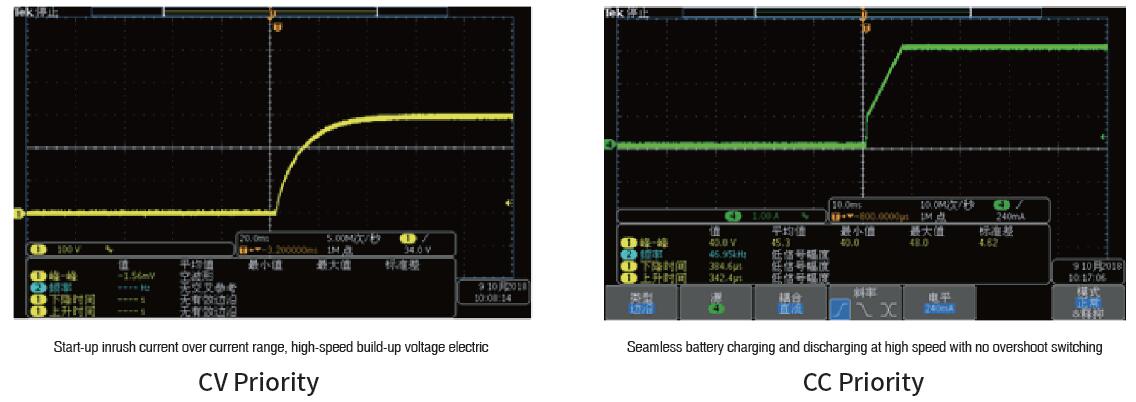

Функция приоритета CC/CV для эффективного подавления перегрузки по току

Серия IT-M3140 имеет функцию приоритета CC/CV, чтобы помочь пользователям решить различные сложные проблемы в приложениях для длительных испытаний. Изменяя настройки приоритета CC/CV и скорости петли, пользователи могут получить режим высокой скорости напряжения или режим отсутствия проскакивания тока, что делает тест более гибким, поскольку он подходит для тестирования лазеров, чувствительных к току, а также может соответствовать сценарию применения быстрых провалов напряжения.

9 режимов защиты для повышения безопасности испытаний

Для дальнейшего повышения надежности и безопасности испытаний изделий серия IT-M3140 предлагает девять режимов защиты. В традиционных режимах защиты от превышения / понижения напряжения, превышения / понижения тока, превышения мощности на основе дополнительных функций Fold back, Inhibit и Sense reverse connection protection, так что не только можно эффективно уменьшить мгновенный перескок переключения режима питания, но и избежать неправильного подключения или утечки, вызванной аномалиями теста. Функция запрета/блокировки выхода Inhibit делает испытания более безопасными и надежными.
