Высокоскоростная многоканальная электронная нагрузка постоянного тока IT8721P+

Размер: 82mm*183mm*573mm

Разрешение: 0.1mV/0.1mA

Точность: ±(0.025%+0.025%FS)/±(0.05%+0.05%FS)

Серия: IT8700P+

Многоканальные: да

Максимальная мощность, Вт: 300

Мощность, Вт: CH1/ CH2: 150

Сила тока, А: CH1:20

Сила тока, А: CH2:20

Percentage_Accuracy_V: 0.025

Percentage_Accuracy_I: 0.05

Offset_V: 0.025%FS

Offset_I: 0.05%FS

Напряжение, В: CH1/ CH2: 150

Каналы: CH1, CH2

Максимальное напряжение, В: 150

Высота: 4U

• Трехступенчатый диапазон тока, более высокая точность и низкие пульсации
• Поддерживает параллельное соединение 16-канальных модулей "ведущий-ведомый", гибко расширяет мощность
• Более быстрый динамический отклик, крутизна нарастания и спада тока одного модуля может достигать 12А/мкс
• Стабильная работа вплоть до нуля вольт, подходит для низковольтных конденсаторов, солнечных батарей, топливных элементов и других низковольтных источников питания с высоким током
• Более высокая скорость контура, точное управление током без перегрузки
• Скорость измерения напряжения и тока повышена до 250 кГц, хорошо подходит для системной интеграции
• Комплексные функции защиты: OVP/OCP/OPP/OTP, Sense protection
• Совместимость с IT8700P, старые и новые модули могут быть согласованы
• Функция измерения пикового тока короткого замыкания
• Доступные передние/задние клеммы*1
• 8 режимов работы: CC/ CV/ CR/ CW/ CV+CC/ CR+CC/ CW+CC/ CV+CR (CR-LED)
• Функция автоматического тестирования, чтобы сказать, если результаты теста превышают установленные спецификации
• Встроенные интерфейсы LAN, USB, RS232
• Скорость CV петли регулируется, чтобы соответствовать различным ИУ
• Многоканальный синхронный контроль

*1 Ток не более 15 A при подключении с передними терминалами

Гибкая комбинация модулей

В серии IT8700P+ предусмотрены сменные модули, поэтому вы можете выбирать различные модули в зависимости от ваших потребностей. Эти модули могут работать и с оригинальными модулями серии IT8700P. В каждом нагрузочном модуле и главном компьютере установлены высокопроизводительные микропроцессорные чипы. Для ускорения тестирования используется параллельная архитектура. Нагрузочные модули управляются системой синхронно, и источник питания с несколькими выходами также может тестироваться синхронно.

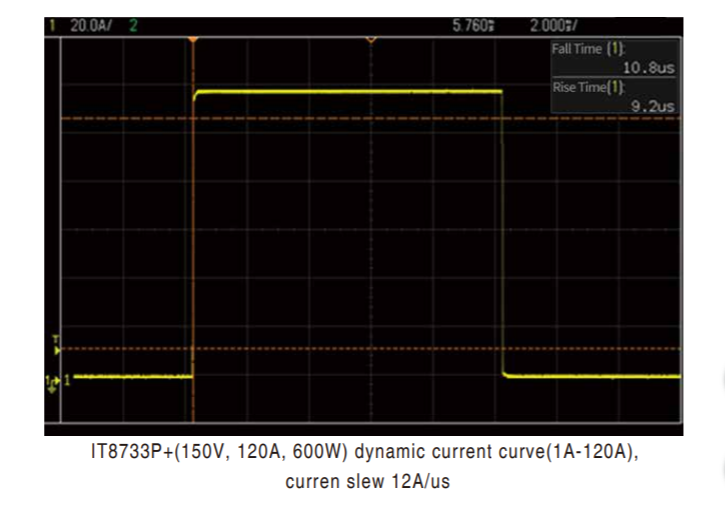

Быстрый динамический отклик

К источникам питания часто предъявляются высокие требования по мгновенным сигналам и динамическому отклику. Для того чтобы удовлетворить все более быстрые требования к тестированию, серия IT8700P+ обеспечивает высокоскоростное программируемое управление динамической последовательностью.

Скорость нарастания тока может достигать 12 А/мкс на модуль, что намного быстрее, чем у последнего поколения и большинства других E-нагрузок на рынке. Поэтому его можно использовать для высокоскоростного динамического тестирования источников питания коммуникаций и компьютеров. Существует три режима динамического тестирования: непрерывный режим, импульсный режим и режим переключения.

Параллельное соединение "ведущий-ведомый"

Серия IT8700P+ поддерживает параллельное соединение "ведущий-ведомый", параллельно можно подключить не более 8 устройств (16 каналов), а мощность может быть увеличена до 4800 Вт. Благодаря гибкому расширению мощности, его можно использовать для тестирования различных ИУ и повышения эффективности использования оборудования. Режим разделения тока позволяет не ухудшать динамические характеристики после параллельного подключения.

3 диапазона тока, хорошо применимые для испытаний по стандарту Energy Star для продуктов бытовой электроники IT8700P+ обеспечивает 3 диапазона тока и более высокую точность измерений для ИУ, требующих высокой точности измерения тока, таких как батареи. Нет необходимости создавать сложный испытательный стенд, низкий диапазон токов IT8700P+ может быть использован для тестирования по стандарту Energy Star в режимах сна, простоя и ожидания продуктов бытовой электроники. Фактически он подходит практически для всех изделий бытовой электроники, требующих точной установки и измерения тока на уровне мкА и мА.

Низкое напряжение нагрузки

Параметры могут быть установлены для каждого диапазона тока модулей IT8700P+. При работе в низком и среднем диапазонах минимальное напряжение нагрузки составляет не более 0,1 В, а в высоком диапазоне тока минимальное напряжение нагрузки при полном токе составляет не более 0,5 В. После параллельного соединения достигается более низкий входной импеданс, что хорошо подходит для тестирования топливных элементов, суперконденсаторов, DC-DC преобразователей и других низковольтных и сильноточных электронных компонентов.
