IT9121C из серии IT9100 — это измеритель мощности с максимальным входом 600 В и током 50 А. Обеспечивает точность 0.1% и полосу пропускания 100 кГц для измерения напряжения, тока, мощности и гармоник. Интерфейсы USB, RS232, Ethernet и поддержка внешних носителей делают его удобным для тестирования двигателей, бытовой техники и ИБП. Компактный корпус ½ 2U идеален для лабораторного применения.
Технические характеристики
Особенности
Функции и преимущества
Документация
Технические характеристики
Размер: ½ 2U
Точность: 0.10%
Серия: IT9100
Многоканальные: нет
Сила тока, А: 50
Максимальная сила тока, A: 50
Percentage_Accuracy_V: 0.1
Напряжение, В: 600
Каналы: CH1
Максимальное напряжение, В: 600
Высота: 2U
Интерфейс: USB/RS232/Ethernet
USB: Да
LAN: Да
Digital I/O: Нет
GPIB: Нет
CAN: Нет
RS232: Да
RS485: Нет
Ethernet: Да
External Analog: Нет
EtherCAT: Нет
USB-TMC: Нет
USB-VCP: Нет
Front USB: Нет
Особенности
4,3-дюймовый цветной ЖК-дисплей (TFT)
Диапазон входных сигналов: 1000 Vrms / 50 Arms
Гармонические компоненты
Точность измерения напряжения и тока составляет до 0.1%
Напряжение, ток, мощность, гармоники и другие параметры могут быть измерены одновременно
Измеритель мощности имеет функцию измерения гармоник, и может использоваться для измерения до 50-й гармоники *1
Измеритель мощности имеет богатые и мощные интегрирующие функции, и может использоваться для измерения электроэнергии, которая покупается или продается
Предусмотрены интерфейсы для периферийных устройств на базе USB, и пользователь может сохранить данные на внешний носитель
Стандартные встроенные интерфейсы связи USB, RS232 и Ethernet
*1 Дополнительная функция для IT9121E
Функции и преимущества

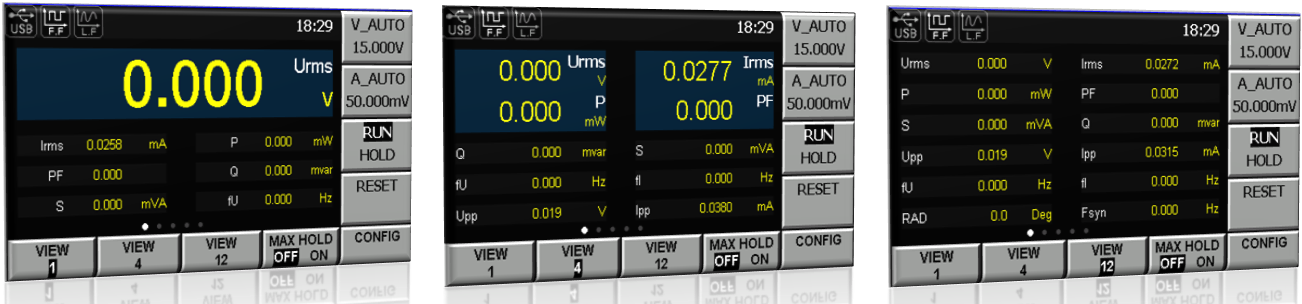

Самостоятельное определение стиля отображения интерфейса
Измерители мощности серии IT9100 оснащены 4,3-дюймовым цветным TFT ЖК-дисплеем с высоким разрешением для пользователя, и значения в реальном времени могут отображаться с высокой яркостью и замечательными цветами даже в темной тестовой среде. Кроме того, измеритель мощности IT9121 обеспечивает несколько стилей отображения интерфейса (View1, View4 и View12). Пользователь может настроить тип параметров экрана и последовательность отображения. Гуманная конструкция отвечает требованиям инженеров к измерениям при различных испытаниях.
Функция осциллографа измерителя мощности серии
IT9100 позволяет отображать форму волны на основе данных выборки. Вы можете выбрать отображение или скрытие формы сигнала входного напряжения и тока.
Функция осциллографа измерителя мощности серии IT9100 позволяет пользователям непосредственно наблюдать за колебаниями напряжения, тока и мощности при тестировании производительности бытовых приборов, а также устанавливать тенденции отображения, формы сигнала, значения, гистограммы. Пользователи могут напрямую снимать форму волны и записывать значения без внешнего осциллографа через внешний интерфейс USB-накопителя.

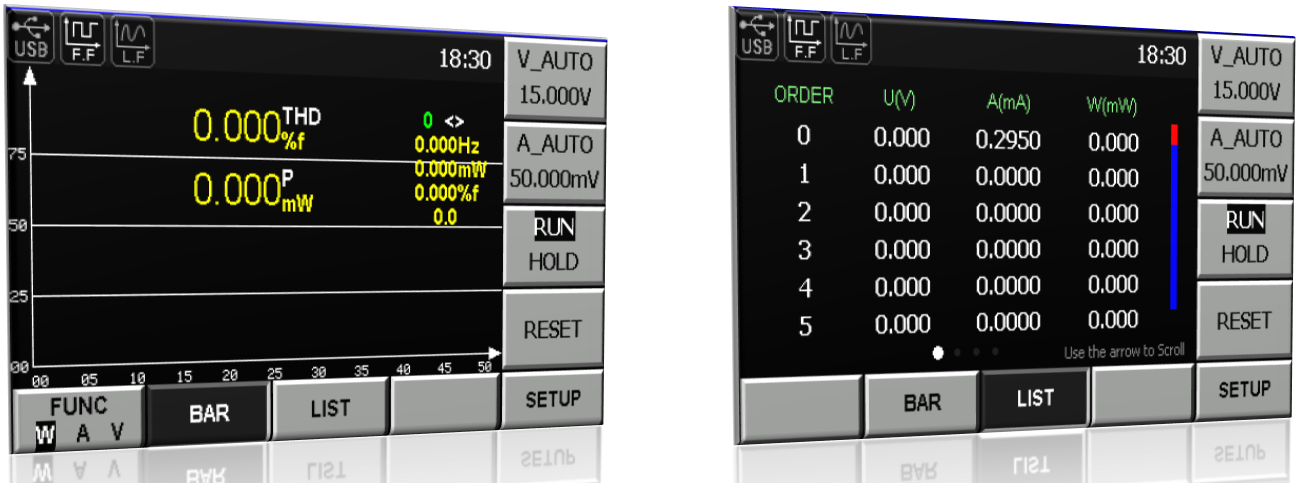

Измерение гармоник
Измеритель мощности IT9121 имеет полосу пропускания 100 КГц, что позволяет реализовать высокоскоростное измерение гармоник в более широком динамическом диапазоне. В режиме измерения гармоник можно проверить напряжение, ток, активную мощность, реактивную мощность и фазу каждой гармоники, а также коэффициент полного гармонического искажения (THD).
