Возможность нагрузки при переходных перегрузках *3
Регулируемая скорость петли CV, соответствие различным источникам питания
Высокоскоростной динамический режим 30 кГц, регулируемое время нарастания и спада тока *2
Высокоскоростная частота дискретизации напряжения и тока 500 кГц
Измерение времени, функция тестирования разряда батареи
Моделирование короткого замыкания, функция автоматического тестирования
Мягкий старт и мягкий стоп предотвращают колебания напряжения при включении/выключении
Программирование списка контроля времени
I-монитор
Встроенный LAN, USB, RS232, GPIB, CAN, внешний аналоговый интерфейс управления
Функция тестирования OCP/OPP
Высокоточные измерения напряжения и тока
Функции защиты: OVP, OCP, OPP, OTP, защита от колебаний тока, защита от ограниченного тока, защита от ограниченной мощности, защита от обратного сигнала и т.д.
До 100 групп памяти, с функцией памяти отключения питания
Независимое управление главным блоком для легкой установки обслуживания
*1 IT8900E поддерживает только CC, CV, CR, CP режим работы *2 30 кГц подходит только для IT8900A (модели 150 В) *3 Только у IT8900A
Функции и преимущества
Высокая плотность мощности, малый размер
В серии IT8900A/E используется конструкция с высокой плотностью мощности, размер составляет половину от обычной электронной нагрузки, а вес - 1/3 от обычной электронной нагрузки.

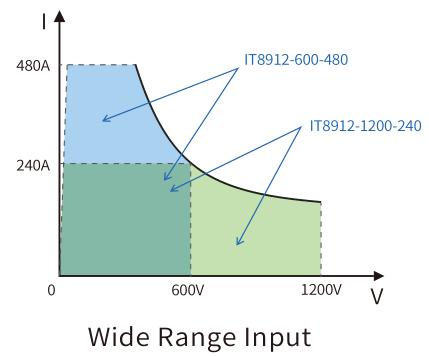

Сверхширокий диапазон входного напряжения и тока
Серия IT8900A/E имеет сверхширокий диапазон входного напряжения и тока, охватывающий множество существующих моделей, отвечающих требованиям высокого тока, низкого напряжения или высокого напряжения, низкого тока.
Восемь режимов работы
В серии IT8900A предусмотрено восемь рабочих режимов, таких как CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC, которые могут адаптироваться к требованиям тестирования в различных случаях. Среди них режим CP часто используется для тестирования батарей UPS, имитируя изменение тока при снижении напряжения батареи. Он также может быть использован для моделирования характеристик входов DC-DC преобразователей и инверторов.
Режим CV+CC может применяться для моделирования нагрузки аккумулятора и тестирования зарядной станции или автомобильного зарядного устройства. Когда работает CV, максимальный ток нагрузки ограничен. Режим CR+CC обычно используется для тестирования характеристик ограничения напряжения, ограничения тока, точности постоянного напряжения и точности постоянного тока бортовых зарядных устройств, что предотвращает защиту бортовых зарядных устройств от перегрузки по току.

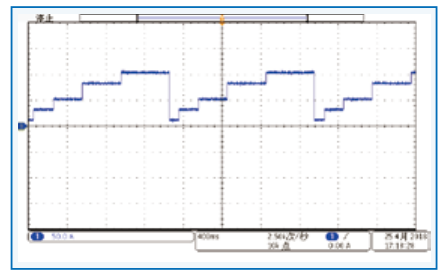

Динамический режим и режим списка
Динамический режим и режим списка серии IT8900A/E могут быть выполнены в режиме CC. Редактируя ширину шага и наклон каждого шага, можно генерировать различные сложные последовательности, позволяя пользователю выполнять различные тесты с нагрузочными осциллограммами. В режиме CC IT8900A/E может задавать скорость нарастания и спада.
Функция разрядки аккумулятора

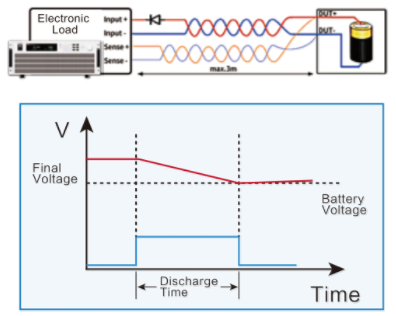

Электронная нагрузка серии IT8900A/E имеет функцию разряда батареи и может выполнять тест разряда в режиме CC, CR или CP. IT8900A/E может установить 3 условия остановки батареи: напряжение, емкость и время. При выполнении любого условия тест будет автоматически остановлен. Во время тестирования пользователи могут наблюдать за напряжением батареи, временем и уже разряженной емкостью.
Параллелирование "ведущий-ведомый", гибкая конфигурация питания

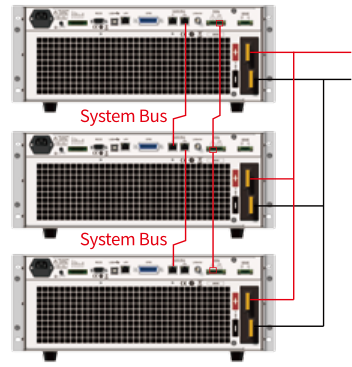

В серии IT8900A/E реализовано параллелирование "ведущий-ведомый" и выравнивание тока. Серия IT8900A/E поддерживает распараллеливание шкафов при различной мощности и одинаковом напряжении. После распараллеливания могут быть реализованы все функции автономного шкафа, включая работу в режиме CV, максимальное распараллеливание до 600 кВт. Автономный аппарат также может работать независимо, а конфигурация мощности является более гибкой. Параллельная машина использует аналоговую и цифровую проводку отдельно, и производительность параллельной машины более стабильна.

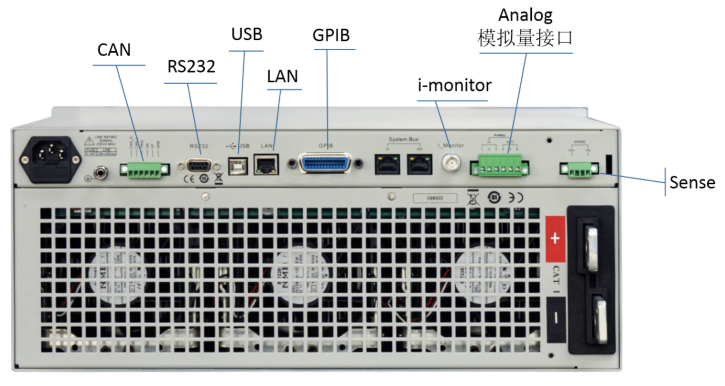

Встроенный интерфейс связи
Электронная нагрузка серии IT8900A/E имеет встроенные LAN, USB, RS232, CAN, GPIB, аналоговый интерфейс, поддерживает протокол SCPI. Она подходит для расширения мощности, дистанционного управления компьютером или ПЛК, создания систем и так далее.
Функция измерения

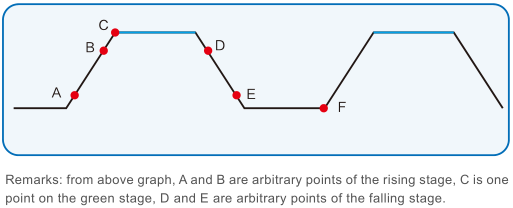

Функция измерения серии IT8900A/E обеспечивает измерение времени нарастания и спада напряжения и тока. Точность измерения составляет до 10 мкс, что сравнимо с высокоточным осциллографом. Приборы серии IT8900A/E могут применяться для измерения времени запуска и выключения силовых модулей, времени выдержки и времени перегорания предохранителя. Время измерения измеряется с помощью программного обеспечения ПК.
Динамический режим до 30 кГц

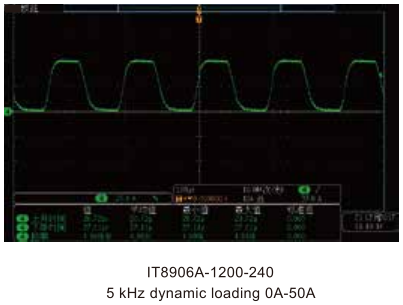

Электронная нагрузка серии IT8900A (модель 150 В) имеет динамический режим* с частотой до 30 кГц, модернизация интегрированной внутренней структуры позволила значительно улучшить отклик и стабильность контура. IT8900A может применяться для тестирования переходных характеристик импульсных источников питания, а также для тестирования переходных характеристик DC-DC преобразователей и батарей.
* Динамическая характеристика IT8900E составляет 10 кГц.
Тесты OCP, OPP

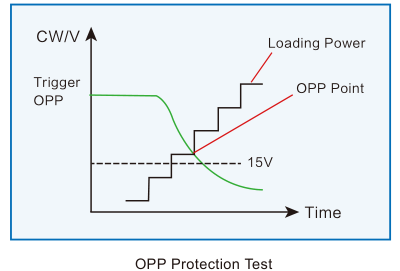

Тесты OCP и OPP в основном применяются для проверки перегрузки по току и точке перегрузки по мощности платы защиты литиевых батарей и модулей питания. Для источников питания OCP и OPP предназначены для обеспечения безопасности пользователя и снижения частоты повреждений. Серия IT8900A/E может автоматически оценивать результаты испытаний в соответствии с заданными спецификациями, поэтому пользователи могут сэкономить много времени при проверке конструкции и производственной системы.
Функция внешнего аналогового управления
Электронная нагрузка серии IT8900A/E имеет аналоговый интерфейс управления, который может быть использован для промышленного управления или расширения мощности нагрузки путем распараллеливания. Когда IT8900A/E используется для промышленного управления, используя выход ПЛК 0~10В для управления 0~100% полномасштабным изменением CC/CV нагрузки. По сравнению с управлением в реальном времени с ПК, время отклика быстрее и составляет до 10 мкс, время шага <10 мс, точность может достигать 1%. В то же время IT8900A/E имеет то преимущество, что количество шагов не ограничено.

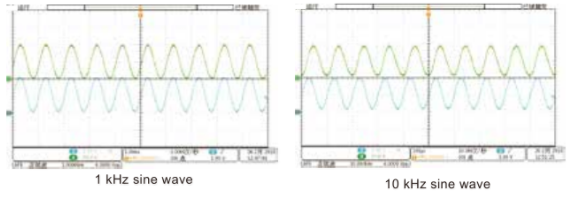

На правом рисунке показан входной аналоговый интерфейс синусоидального сигнала 0-4,2 В, который управляет динамической нагрузкой IT8900A 0-100A. Амплитуда и уменьшение фазы сигнала ниже 10 кГц выше. Он может быть применен для тестирования батарей всех видов сложных форм волны, а также может быть использован для анализа импеданса топливных элементов. При использовании для распараллеливания нагрузки мощность расширения, аналоговый интерфейс может быть использован для параллельного дифференциального аналогового интерфейса управления, который является более стабильным и надежным, чем традиционный независимый интерфейс LAN параллельной связи.
Полная защита
Во избежание повреждения прибора в результате неправильных операций или аномальных условий окружающей среды, IT8900A/E обеспечивает плавный пуск, плавный останов, защиту от колебаний тока, OVP, OCP, OPP, OTP, защиту от предельного тока, защиту от предельной мощности и т.д. При возникновении любой нештатной ситуации IT8900A/E немедленно прекращает работу для обеспечения безопасности ИУ и персонала.
Функция плавного пуска, плавного останова

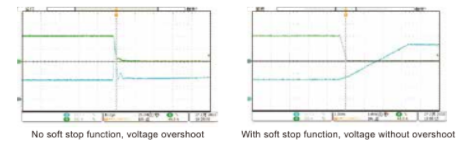

IT8900A оснащена функцией плавного пуска и плавного останова, которая может предотвратить слишком быструю загрузку нагрузки, переходное снижение напряжения питания или переходное отключение нагрузки, чтобы вызвать скачок напряжения питания, то есть настраиваемый наклон, открываемая функция отключения наклона.
