Высокомощный программируемый источник питания постоянного тока IT66378D-1200-1800

IT66378D-1200-1800

IT66378D-1200-1800 — высокомощный программируемый источник питания постоянного тока серии IT6600D с мощностью 378 кВт, напряжением 1200 В и током 1800 А. Устройство с сенсорным экраном использует технологию SiC третьего поколения, выдавая до 21 кВт на канал в корпусе 3U и до 42 кВт при соединении. Разрешение 0.001 В/0.001 А и точность ≤0.02%+0.01%FS (напряжение) и ≤0.03%+0.03%FS (ток) подходят для точных измерений. Высота 37U и интерфейсы USB/CAN/LAN (опционально GPIB/EtherCAT/Analog&RS232) делают его универсальным для лабораторий.

Технические характеристики

Особенности

Функции и преимущества

Документация

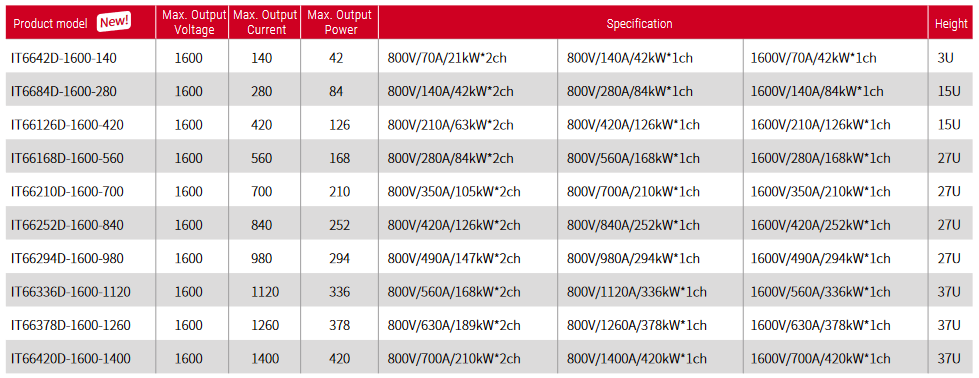

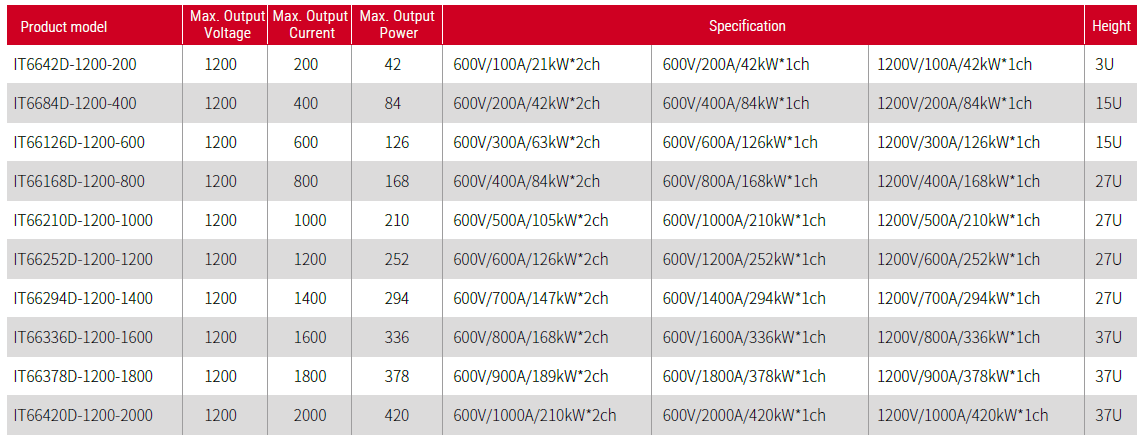

Характеристики серии

Технические характеристики

Размер: 37U

Разрешение: 0.001V/0.001A

Точность: ≤0.02%+0.01%FS / ≤0.03%+0.03%FS

Серия: IT6600D

Многоканальные: нет

Максимальная мощность, Вт: 378000

Мощность, Вт: 378k

Сила тока, А: 1800

Максимальная сила тока, A: 1800

Percentage_Accuracy_V: 0.02

Percentage_Accuracy_I: 0.03

Offset_V: 0.01%FS

Offset_I: 0.03%FS

Напряжение, В: 1200

Каналы: CH1

Максимальное напряжение, В: 1200

Высота: 19" Кабинет

Интерфейс: USB/CAN/LAN/digital I/O port, optional GPIB/EtherCAT/Analog&RS232

USB: Да

LAN: Да

Digital I/O: Да

GPIB: Опция

CAN: Да

RS232: Да

RS485: Нет

Ethernet: Да

External Analog: Да

EtherCAT: Да

USB-TMC: Нет

USB-VCP: Нет

Front USB: Нет

Особенности

Высокая плотность мощности, до 42 кВт в 3U
Независимая двухканальная конструкция в блоке 3U, каналы могут быть подключены последовательно или параллельно
Разделение тока между ведущим и ведомым, выход макс. 10 МВт параллельно
5-дюймовый сенсорный экран с интуитивно понятным графическим интерфейсом
Функция регистратора данных
Функция осциллографа, мгновенный анализ и сохранение данных
Приоритет CC/CV
Функция списка, динамическое моделирование рабочего состояния с десятками миллионов точек
Функция резервирования, помогает проверить состояние каждого отдельного блока или шкафа и обеспечить общую производительность
Встроенный коммуникационный интерфейс: USB(USB-TMC/USB-VCP), LAN(Rawsocket/Modbus-TCP/Profinet/VNC/VXI-11/Web/Telnet), CAN 2.0B(CANopen/CAN2.0), цифровой порт ввода-вывода
Дополнительный интерфейс связи: GPIB/EtherCAT/Analog&RS232
Бесплатное программное обеспечение для ПК

Функции и преимущества

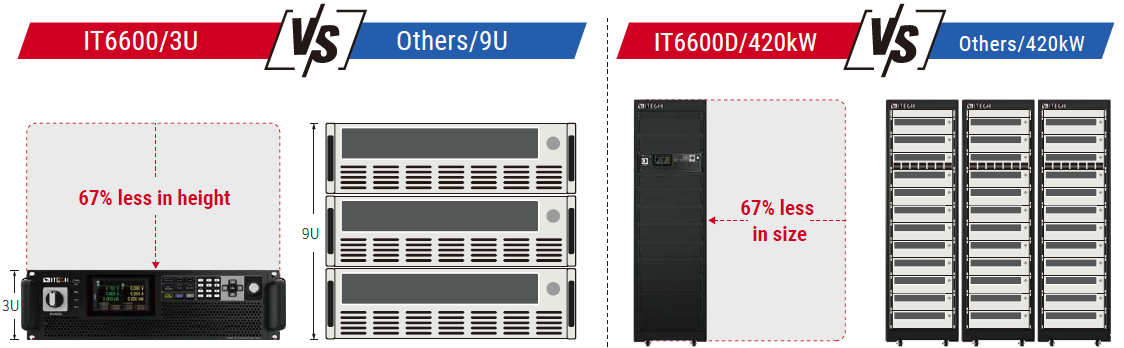

Лучшая в отрасли высокая плотность мощности

IT6600D обеспечивает до 42 кВт мощности питания и нагрузки в шасси 3U, что делает возможным настольное решение для высокопроизводительных и мощных испытаний. Он также очень хорошо подходит для интегрированных систем с жесткими требованиями к пространству.

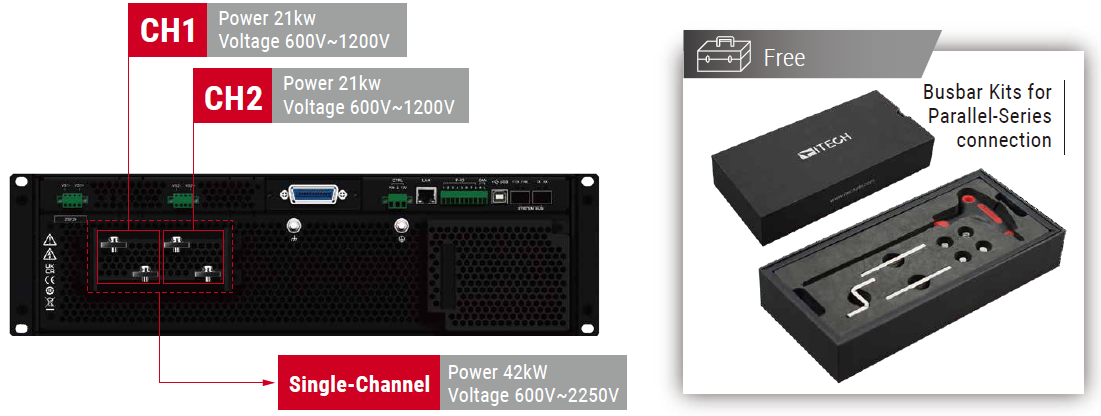

Независимый двухканальный блок

IT6600D высотой 3U может выдавать по 21 кВт в каждом из двух каналов. Каждый канал имеет полностью независимую конструкцию изоляции и может управляться и измеряться отдельно. Два канала могут быть соединены последовательно или параллельно для увеличения выходного диапазона и удовлетворения различных требований к испытаниям.

Графический сенсорный экран

IT6600D обеспечивает разнообразные режимы работы и функции. 5-дюймовый сенсорный экран, клавиатура и ручки управления могут использоваться для удобного и быстрого выполнения операций. Простой и интуитивно понятный пользовательский интерфейс позволяет напрямую отображать настройки и измерения различных параметров, а также поддерживает предварительный просмотр формы волны. Удобное меню может удовлетворить самые разнообразные потребности в тестировании.

Выходная мощность до макс. 10 МВт

В случае более высоких требований к мощности, несколько блоков IT6600D с одинаковыми характеристиками могут быть подключены параллельно для достижения максимальной мощности 10 МВт, что является быстрым и масштабируемым.

Параллельное соединение "ведущий-ведомый", активное разделение тока
Простота в эксплуатации, нет необходимости разбирать шкаф
Нет потери производительности после параллельного соединения
Не требуется калибровка после параллельного соединения
