Двухканальный программируемый источник питания постоянного тока IT-M3141D

Размер: ½ U

Разрешение: 1mV/1mA

Точность: ≤0.03% + 0.02%FS /≤0.1% + 0.1%FS

Серия: IT-M3100D

Многоканальные: да

Максимальная мощность, Вт: 800

Мощность, Вт: CH1:400/CH2:400

Сила тока, А: CH1:15/CH2:15

Максимальная сила тока, A: 15

Percentage_Accuracy_V: 0.03

Percentage_Accuracy_I: 0.1

Offset_V: 0.02%FS

Offset_I: 0.1%FS

Напряжение, В: CH1:30/CH2:30

Каналы: CH1, CH2

Максимальное напряжение, В: 30

Высота: 1U

Интерфейс: Optional RS232/CAN/LAN/GPIB/USB/RS485/external analog

USB: Да

LAN: Да

Digital I/O: Нет

GPIB: Опция

CAN: Да

RS232: Да

RS485: Да

Ethernet: Нет

External Analog: Да

EtherCAT: Нет

USB-TMC: Нет

USB-VCP: Нет

Front USB: Нет

• Высокая плотность мощности, ½ U, изолированная двухканальная конструкция
• Различные сроки выхода каждого канала, синхронный или задержанный выход, выход с различными коэффициентами напряжения
• Регулируемое время нарастания / спада
• До 100 шагов в рижиме списка, поддержка вывода различных динамических форм сигнала
• Скорость и приоритет петли CC/CV
• Независимое управление несколькими каналами, одна коммуникационная карта может управлять до 16 каналов
• Последовательное/параллельное соединение между двумя каналами доступно*1 новый
• Поддержка CW
• Поддержка CANOPEN, LXI, SCPI
• Пять дополнительных плат, обеспечивающих RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, внешние аналоговые и интерфейсы связи ввода-вывода
• Поддержка функции TRACE, может рисовать осциллограммы напряжения и тока в реальном времени (поддерживается программой)
• Различные функции защиты, такие как Sense, OVP, OCP, OPP, OTP, Foldback
• Обеспечение функции самоблокировки, когда устройство самоблокируется, устройство не сможет выйти

*1 Максимум 100 В может быть выдано после последовательного/параллельного соединения

Модульная конструкция, гибкая комбинация

Благодаря модульной конструкции несколько блоков двухканального источника питания постоянного тока IT-M3100D можно свободно укладывать друг на друга, не требуя дополнительных аксессуаров, как строительные блоки.Конечно, вы также можете использовать комплект для монтажа в стойку IT-E154, чтобы легко установить один или несколько блоков в стандартную 19-дюймовую стойку. Гибкая комбинация поможет вам избежать повторных покупок оборудования.

* Максимум 10 устройств могут быть уложены без комплекта для крепления в стойку.

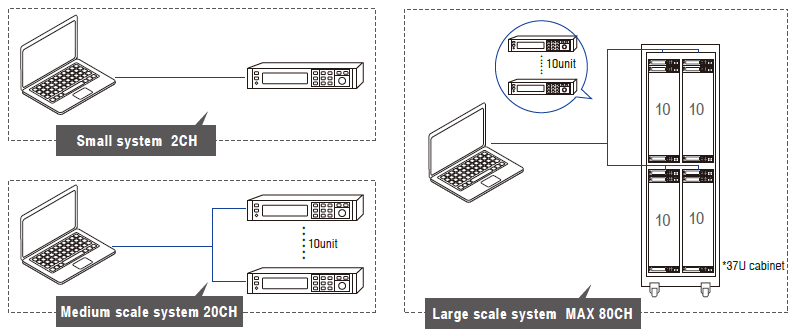

Многоканальное независимое управление

Двухканальный блок питания постоянного тока IT-M3100D имеет независимую многоканальную конструкцию, что упрощает подключение блока питания к компьютеру. Когда формируется многоканальная система питания, номер канала отображается на интерфейсе каждого источника питания. Если интерфейс связи одного из блоков подключен к компьютеру, вы можете независимо управлять каждым источником питания в системе с помощью программного обеспечения. Каждый канал может работать независимо. Шкаф 37U может включать до 40 устройств/80 каналов, что значительно повышает коэффициент использования оборудования.

* За подробностями обращайтесь в поддержку

Синхронизация (Link)

IT-M3100D поддерживает функцию синхронизации как в одиночном устройстве, так и в многоканальной системе питания. Она подходит для одновременного тестирования нескольких ИУ или для сценариев применения, когда ИУ имеет многоканальный вход питания. Предусмотрено три режима синхронизации: On/Off, Track, Duplicate. Вам нужно только настроить параметры одного источника питания, и параметры могут быть автоматически воспроизведены или синхронизированы пропорционально с другими источниками питания в цикле.При использовании функции ON/OFF с функцией задержки ON/OFF в меню можно реализовать синхронное или последовательное включение питания.

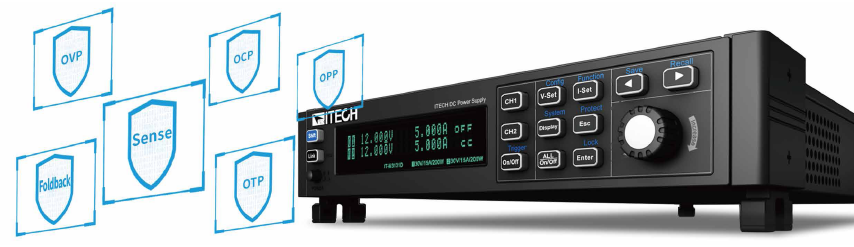

Многофункциональная защита

Двухканальный источник питания постоянного тока IT-M3100D имеет различные функции защиты, такие как OCP / OVP / OTP / OPP / U-Max/U-Min/Sense/Foldback. Функция Sense помогает вовремя выдать предупреждение и переключить источник питания на локальный выход при неисправности выходного терминала. Функция Foldback используется для отключения выхода при переключении питания CV / CC, чтобы защитить ИУ, чувствительные к перегрузке по напряжению и перегрузке по току.

Доступ к веб-серверу

IT-M3100D имеет встроенный веб-сервер. Вы можете контролировать и управлять им через веб-браузер. После подключения IT-M3100D к компьютеру через интерфейс LAN введите в браузере IP-адрес источника питания, после чего вы сможете получить доступ к функциям управления на передней панели, включая параметры конфигурации LAN.
