Высокомощный программируемый источник питания переменного тока IT7884E-350-420
IT7884E-350-420
р.
р.
В запрос
IT7884E-350-420 из серии IT7800E 3U — программируемый источник питания AC/DC мощностью 84 кВт с током 420 А и напряжением 350 В. В корпусе 27U на базе SiC с разрешением 0.01 В / 0.01 А и точностью <0.1%+0.1%FS (напряжение) и <0.1%+0.2%FS (ток) он поддерживает параллельное соединение до 1 МВА. Генератор сигналов и интерфейсы USB/CAN/LAN подходят для тестирования силовой электроники.
Ведущий-ведомый параллельно с технологией разделения тока, до 1 МВА, несколько блоков в параллель работают как один
Диапазоны напряжения: 350/700/1050 VL-N*3
Моделирование и анализ до 50-й гармоники со встроенными правилами IEC61000-3-2/3-12*1
Выходная частота: 16-2400 Гц, программируемая настройка скорости нарастания для изменения напряжения и частоты
Встроенный одно/3-фазный измеритель мощности переменного тока
4 режима выхода: AC/DC/AC+DC/DC+AC
Выбор однофазного, трехфазного, обратнофазного режима выхода, для моделирования 3-фазного дисбаланса, 3-фазного гармонического дисбаланса, 3-фазного теста разделения фаз, тестов обратной последовательности фаз для 3-фазных моделей и т.д.
Синтезатор гармоник, межгармонических сигналов
Программируемый выходной импеданс
Интуитивный интерфейс, сенсорный экран
Моделирование произвольной формы волны на выходе, поддержка импорта файлов csv
Высокий коэффициент гребня тока, подходит для тестирования пускового тока*2
Встроенные различные формы сигналов
Режим списка моделирует функцию воспроизведения питания для реализации функции моделирования мгновенного прерывания питания
Выход 0-360°
Функция Surge/Sag
Реле CTRL функции, для разрыва связи между прибором и ИУ
Встроенные формы сигналов соответствуют IEC61000-4-11/ 4-13/4-14/4-28
Дополнительное программное обеспечение может помочь завершить предварительные испытания на соответствие стандартам гражданской авионики/электрических судов в соответствии с многонациональными правилами безопасности*1
Поддержка CANopen*1、Modbus、LXI、SCPI связи
*1 Анализ гармоник напряжения и тока / Моделирование гармоник напряжения *2 Максимальная CF составляет до 6 в диапазоне пиковых значений тока
Функции и преимущества
Высокая плотность мощности 3U/21 кВА
При размере всего 3U, ITECH IT7800E может достигать как 21 кВА по мощности, так и 350 В L-N по напряжению. По сравнению с обычными источниками переменного тока, это экономит много места для пользователей.

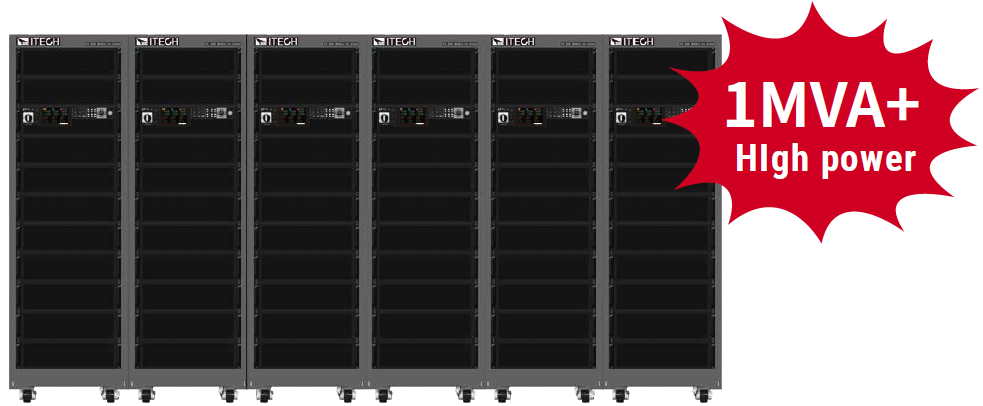

Ведущий/ведомый параллельный выход
ITECH IT7800 может обеспечить большую мощность за счет использования функции ведущего/ведомого параллельного выхода, с 64 блоками в параллель, для достижения общей выходной мощности макс. IT7800 поставляется с синхронными входными и выходными сигналами On/Off, что обеспечивает синхронизацию распараллеливания и синхронное распределение тока между несколькими модулями. После распараллеливания не только сохраняются все функции, но и не происходит потери точности. Создание энергосистемы становится более быстрым, гибким и экономичным, будь то автономные испытания или ATE-системы, их можно легко достичь.

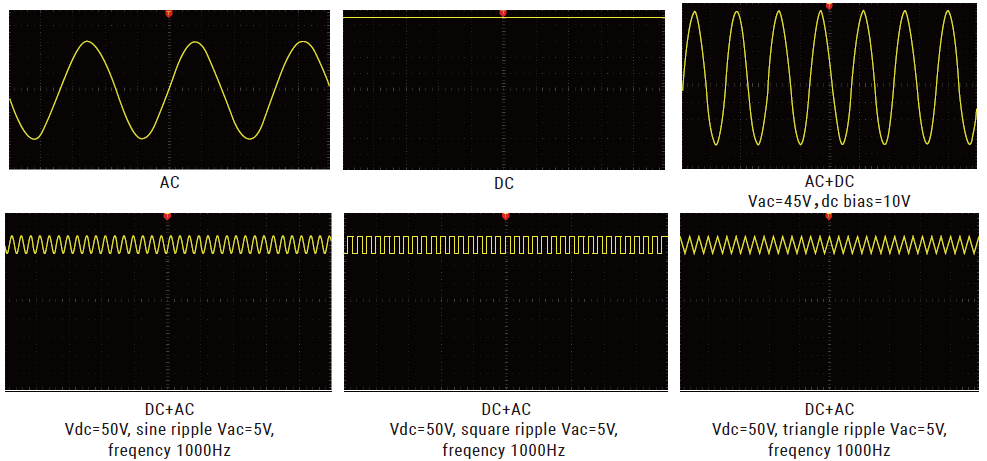

AC, DC, AC+DC,DC+AC
Серия IT7800E имеет четыре режима вывода: AC, DC, AC+DC, DC+AC. Он не только обеспечивает чистый выход AC/DC, но и может использовать режимы выхода AC+DC и DC+AC для реализации "выход переменного тока плюс смещение постоянного тока" и "выходная форма волны постоянного тока с пульсацией", которые охватывают более широкий спектр приложений.

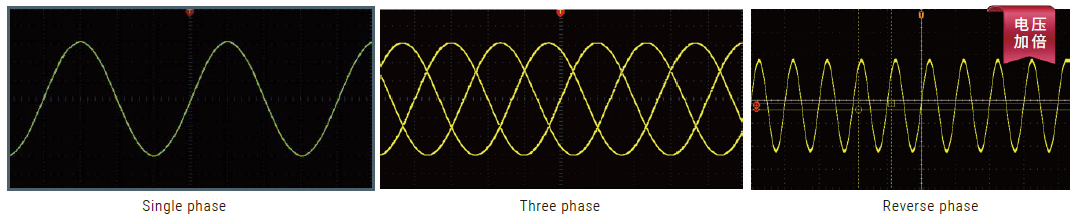

Однофазный, трехфазный, реверсивный
Серия IT7800E обеспечивает несколько режимов вывода, таких как однофазный, трехфазный и реверсивный, которые могут быть выбраны пользователем через меню панели. С помощью программирования можно моделировать трехфазный дисбаланс, трехфазный гармонический дисбаланс, тест на отсутствие фазы, обратное подключение последовательности фаз и другие тесты, которые являются гибкими и охватывают больше приложений. В то же время, реверсивный режим IT7800E может также обеспечить решение для высоковольтных испытаний. Его напряжение может быть увеличено в два раза, а мощность остается на уровне 2/3. Например, если он установлен на 350 В, фактическое выходное напряжение может достигать 700 В после выбора режима реверса.
