IT5101E из серии IT5100 — это тестер аккумуляторов с диапазоном -300…+300 В, использующий 4-контактный датчик для измерения сопротивления и напряжения. Разрешение 10 мкВ/0.1 мОм и точность ±(0.01% + 0.01%FS) для напряжения и ±(0.4% + 0.05%FS) для сопротивления делают его подходящим для проверки литиевых батарей. Интерфейсы USB, LAN, Front USB и поддержка до 272 каналов обеспечивают высокую эффективность. Размеры: ½ 2U.
Технические характеристики
Особенности
Применение
Функции и преимущества
Технические характеристики
Размер: ½ 2U
Разрешение: 10uV/0.1mΩ
Точность: ±(0.01%+0.01%FS)/ ±(0.4%+0.05%FS)
Серия: IT5100
Многоканальные: нет
Мощность, Вт: Ω
Percentage_Accuracy_V: 0.01
Percentage_Accuracy_I: 0.4
Offset_V: 0.01%FS
Offset_I: 0.05%FS
Напряжение, В: -300~+300
Каналы: CH1
Максимальное напряжение, В: 300
Высота: 2U
Интерфейс: USB/LAN/Front USB
USB: Да
LAN: Да
Digital I/O: Нет
GPIB: Нет
CAN: Нет
RS232: Нет
RS485: Нет
Ethernet: Нет
External Analog: Нет
EtherCAT: Нет
USB-TMC: Нет
USB-VCP: Да
Front USB: Да
Особенности
Поддержка сопротивления и напряжения одновременно тест и дисплей, 4,3-дюймовый ЖК-экран
Поддержка сопротивления и напряжения одновременно тест, скорость до 125 раз / S *4
Встроенный USB, LAN интерфейсы, поддерживает протокол SCPI.
Статистический расчет и функция хранения данных USB
Функция компаратора: сортировка результатов HI/IN/LOW дисплей
Функция установки нуля
4-контактный измерения переменного тока
Сигнал тревоги результатов измерения
IT5102 один блок поддерживает 16 каналов тестирования, макс.17 устанавливает ведущее и ведомое соединение расширения *5
Поддерживает тестирование батареи онлайн *6
Доступно для поддержки ITS5300 зарядки и разрядки батареи тест системы автоматического измерения.
*1：IT5101E составляет 15mΩ ～ 3Ω， IT5102/5102E составляет 0.01mΩ～2Ω *2：IT5102/5102E 0～60V *3：IT5101E、IT5102/5102E сопротивление двух диапазонов *4：IT5101/5101E в режиме Ex_Fast *5：IT5102E 8 каналов *6：IT5101/5101E поддерживает только автономные измерения,IT5102/5102E поддерживают как онлайн, так и офлайн измерения в одно и то же время.
Применение
Испытание высоковольтных батарейных блоков, например, электромобилей, литиевых батарей и т.д.
Испытание батарейных модулей
Испытание крупных (низкоомных) элементов
Высокоскоростное тестирование массового производства монетных батарей
Проверка ИБП
Оценка износа и срока службы щелочных батарей, свинцово-кислотных батарей Различные испытания контактного сопротивления
Испытание эквивалентного последовательного сопротивления (ESR)
Функции и преимущества
4-терминальное измерение переменного тока
Чтобы избежать влияния проводов и обеспечить точность тестирования, в IT5101 и IT5101E используется 4-терминальное измерение переменного тока. Это означает, что тестер может одновременно тестировать не только внутреннее сопротивление и напряжение с высокой точностью, но и поддерживать долгосрочные статистические расчеты.

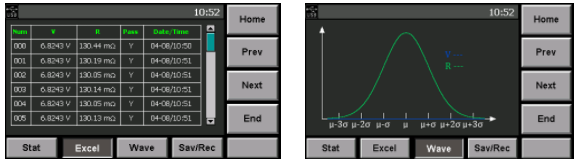

Статистический расчет и хранение конфигураций настроек измерений
В сочетании с внешним USB-диском IT5101 может использоваться для статистического расчета, что значительно упрощает процесс и обеспечивает удобство контроля качества.
Объем хранения данных - до 1000 групп, максимальный объем хранения конфигураций настроек измерений - до 126 шт. Данные измерений серии IT5100 могут быть сохранены в виде файла .csv.

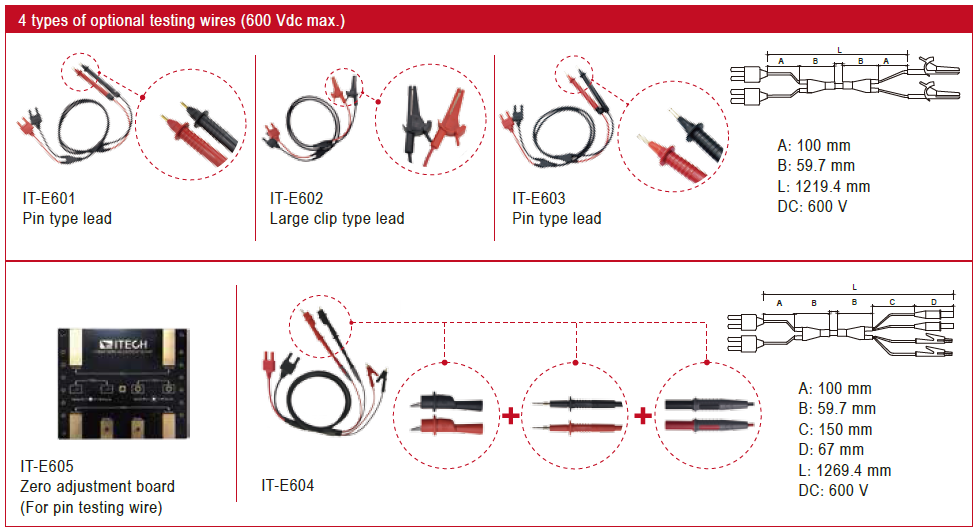

Дополнительные аксессуары
ITECH предлагает множество дополнительных аксессуаров для тестеров батарей серии IT5100, включая 4 типа тестовых проводов с различными щупами и плату регулировки нуля.
