Имитатор светодиодной нагрузки IT8912E мощностью 300 Вт с напряжением до 500 В и током 15 А разработан для тестирования драйверов светодиодов. Разрешение 10 мВ/0.1 мА и точность ±(0.05%+0.05%FS) дополняются режимом CR-LED и функцией ШИМ-регулировки (20 Гц – 2 кГц). Скорость измерения до 50 кГц и интерфейсы USB/RS232 делают его незаменимым для проверки пульсаций тока. Размеры — ½ 2U.
Особенности
Технические характеристики
Функции и преимущества
Документация
Особенности
Динамический режим CC до 20 КГц
Скорость измерения напряжения / тока до 50 КГц
Различные режимы работы на выбор. CR-LED/CC/CV+CC/CR/CW и т.д.
Уникальный режим CR-LED, обеспечивающий идеальное решение для тестирования ШИМ-светодиодных драйверов
Легко программируемая настройка параметров, применимая для моделирования светодиодных ламп с различными характеристиками
Автоматически определяет, выходят ли результаты тестирования за пределы установленных спецификаций в соответствии с высоким / низким пределом спецификаций параметров тестирования
Регулируемая частота, коэффициент дежурного режима ШИМ диммирования выходного порта
Функция измерения I-pp/I-max может тестировать пульсации тока и пусковой импульсный ток светодиодного источника постоянного потока
Встроенный USB/RS232
Технические характеристики
Размер: ½ 2U
Разрешение: 10mV/0.1mA
Точность: ±(0.05%+0.05%FS)
Серия: IT8912E
Многоканальные: нет
Максимальная мощность, Вт: 300
Мощность, Вт: 300
Сила тока, А: 15
Максимальная сила тока, A: 15
Percentage_Accuracy_V: 0.05
Offset_V: 0.05%FS
Напряжение, В: 500
Каналы: CH1
Максимальное напряжение, В: 500
Высота: 2U
Интерфейс: USB/RS232
USB: Да
LAN: Нет
Digital I/O: Нет
GPIB: Нет
CAN: Нет
RS232: Да
RS485: Нет
Ethernet: Нет
External Analog: Нет
EtherCAT: Нет
USB-TMC: Нет
USB-VCP: Нет
Front USB: Нет
Функции и преимущества
Режим CR-LED
Уникальный режим CR-LED, разработанный в серии IT8900, особенно применим для тестирования светодиодных драйверов. Пользователю нужно только установить рабочее напряжение, ток и коэффициент светодиодного драйвера, чтобы получить реальные выходные параметры светодиодного драйвера.

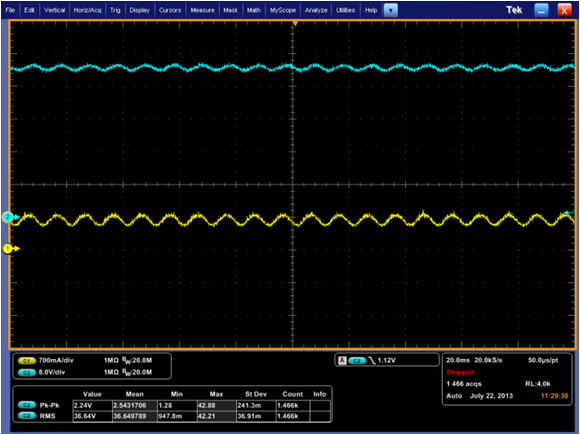

В отличие от универсальной электронной нагрузки, этот режим серии IT8900 использует чисто аппаратную схему без программного управления модулем MCU, что увеличивает скорость и стабильность схемы управления режимом CR, решает проблему джиттера напряжения и тока во время тестирования светодиодных драйверов, увеличивает ширину частоты и помогает реализовать ШИМ диммирование.
